 le Canon de 90 mm Schneider et ses dérivés

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
chazette A
Spécialiste Bunkerarchéo - Artillerie - Archives Armée Allemande
Spécialiste Bunkerarchéo - Artillerie - Archives Armée Allemande
avatar

Nombre de messages : 1362
Age : 51
lieu : Paris - Nantes
Date d'inscription : 22/02/2007

MessageSujet: le Canon de 90 mm Schneider et ses dérivés   Mar 24 Juil 2007 - 16:35

Il existe trois versions du 90 mm Schneider

En premier il y a version Marine de 90 mm fixe CCA Mle 26-30 sur affût Mle 31.
Direction de tir par télépointeur CA et PCCA Mle 1936.



Peyras à Toulon.

Saint-Gabriel à Cherbourg.

Cherbourg : batterie de Saint-Gabriel avec 4 x 90 mm CCA Mle 26-30 sur affût Mle 31 en provenance de Toulon.

Toulon : six batteries de 4 pièces de 90 mm Mle 26-30 CCA chacune :
- Fort de Cepet haut, batterie n° 11.
- Peyras, la batterie n° 12
- Six-Fours, la batterie n° 13
- Grand Saint-Antoine, la batterie n° 14
- Croix Faron, batterie n° 15 «Cmd Ducuing»
- Cap Brun Haut, la batterie n° 16.

En second, la version Marine de 90 mm CA Mle 26-30 sur affût remorque Mle 1932 avec ou sans cuirasse de protection latérale droit pour la protection des servants.


Paris (photo Jos Vogel).

Dunkerque batterie n° 07.

La pièce Simone en 1945 à Royan (appartenant au canonniers marins).

Cap Gros (Port Vendres en 1944).

Paris : 5 batteries de 4 x 90 mm CA Mle 26/30 sur affût remorque Mle 1932.

Cherbourg : batterie mobile n° 1 de Bretteville haut avec 4 x 90 CA Mle 26/30 sur affût remorque Mle 1932.
Batterie mobile n°4 avec 4 x 90 CA Mle 26/30 sur affût remorque Mle 1932.
Ces deux batteries étaient en réserve à Valogne à la veille de la Guerre.

Dunkerque ouvrage ouest batterie n° 7 avec 4 x 90 CA Mle 26/30 sur affût remorque Mle 1932.

La batterie n°3 ou 9 (je sais plus) a été détruite vers Thionville.
Ces deux batteries sont en fait formées grâce à un prélèvement d’une pièce par batterie en place à Paris.

Marseille : 3 batteries de 4 x 90 mm CA SM Mle 26/30 sur affût Mle1932 en place à Montredon, Sainte-Marthe et à l’Assassin.

Toulon : 2 batteries de 4 x 90 mm CA SM Mle 26/30 sur affût Mle 1932 en provenance de Marseille. Il s’agit à Toulon des batteries Darboussan et Lazaret.

En troisième, la version armée de terre DAT (défense antiaérienne du territoire) 90 mm mobile Mle 1939, 1939s et 1940 En cours de production à la veille de la guerre.
En juin 1940 seulement 20 canons ont été livrés.
C’est l’adaptation simplifiée du canon de 90 mm CA Mle 26-30 sur affût remorque Mle 1932 (avec petites modifications).



Sète Saint-Pierre Neue Bttr



Il existe encore une pièce en France en cours de sauvetage


A Chazette
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.histoire-fortifications.com
chazette A
Spécialiste Bunkerarchéo - Artillerie - Archives Armée Allemande
Spécialiste Bunkerarchéo - Artillerie - Archives Armée Allemande
avatar

Nombre de messages : 1362
Age : 51
lieu : Paris - Nantes
Date d'inscription : 22/02/2007

MessageSujet: Re: le Canon de 90 mm Schneider et ses dérivés   Mar 24 Juil 2007 - 16:59

Pour information, il existe sur le Südwall :
- une batterie de 4 pièces à Sète Saint Pierre en remplacement des 75,
- une batterie de 4 pièces au cap Gros en remplacement des 75
- une seule pièce à la redoute Mailly Port Vendres.
AC
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.histoire-fortifications.com
Capu Rossu
Spécialiste: artillerie et marine de guerre
Spécialiste: artillerie et marine de guerre
avatar

Nombre de messages : 1854
Age : 68
lieu : Martigues
Date d'inscription : 29/04/2007

MessageSujet: Batteries de 90 mm CA   Mer 25 Juil 2007 - 6:51

Bonjour,
Dans les deux volumes du Caroff consacrés au Théâtre Méditerranéen (02/09/1939 au 25/06/1940 et 25/06/1940 au 08/11/1942), on trouve les renseignements suivants :

Avant l'Armistice :
- Batteries de Toulon : Cépet, Peyras et Cap Brun peuvent aussi tirer sur buts flottants.
- Batteries de Marseille : deux batteries mobiles de 90 de la Marine.
Une est envoyée à Paris le 10/09/1939 et l'autre à Dunkerque le 13/11/1939.
En contrepartie la Marine commence l'installation d'une batterie de 100 mm CA à Niolon haut, mais le projet est arrêté en mars 1940.

Après l'Armistice :
- Les six batteries de Toulon demeurent.
Cépet et Saint Antoine sont "armées au complet guerre", c'est à dire avec tout le personnel permettant d'armer les pièces, la conduite de tir et les soutes.
Les quatre autres sont "armées", c'est à dire que l'effectif moins nombreux ne permet que d'armer une partie des pièces et une conduite de tir simplifiée. Le réapprovisionnement des parcs s'effectuant alors entre les alertes.

- A Marseille, les anciennes batteries de 75 Mle 97 sont enlevées.
J'avais donné dans un précédent envoi l'opinion peu flatteuse de l'Amiral commandant la Marine à Marseille sur les possibilités de la DCA.
Celle-ci est donc réorganisée comme suit :
Marine : 3 batteries de 90 : batterie n° 1 au col de l'Assassin, batterie n° 3 à Montredon et batterie n° 4 à Sainte Marthe. Toutes trois classées "armées".
Guerre (c'est à dire Armée de Terre) : 1 batterie de 90 au Val Ricard, 3 batteries de 75 Mle 30 aux Ventrons, Banc et Plan Fossan et une batterie de 75 Mle 32 à Port Saint Louis.

Cordialement.
Alain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lionnel



Nombre de messages : 10
Date d'inscription : 22/01/2008

MessageSujet: Re: le Canon de 90 mm Schneider et ses dérivés   Mer 23 Jan 2008 - 3:09

JJ Moulins nous signale également la présence de 2 batteries de 90 CA Mle 32 SM. en Tunisie (Bizerte).

Citation :
"Tous ces matériels seront capturés par les forces de l’Axe en novembre 1942. Celles-ci détruiront tout à leur départ, sauf 4 des 6 batteries de 75 Mle 22-24 et les batteries de 90."

http://www.fortiff.be/iff/index.php?p=2663

AC peut -il nous tuyauter sur la provenance du matériel en cours de sauvetage ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
moulins
Specialiste artillerie et batteries de côtes françaises
Specialiste artillerie et batteries de côtes françaises
avatar

Nombre de messages : 511
Age : 77
Date d'inscription : 21/12/2007

MessageSujet: 90 Mle 32   Mer 23 Jan 2008 - 6:04

Les 2 batteries de 90 Mle 32 SM de Bizerte étaient positionnées à Sidi-Zid, au sud-ouest de l'aérodrome de Sidi-Ahmed, et au Remel, à proximité de la batterie de côte. Elles portaient, dans le plan de déploiement de Bizerte, les numéros 7 et 8. Il s'agissait en fait des batteries mobiles de 90 CA n° 5 et 6, renumérotées pour la circonstance.
Ces 2 batteries étaient encore en réserve de mobilisation dans les années 1950, au coté des batteries de 90 US M1.

Batterie de 90 SM n° 7 Sidi-Zid.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PZIV

avatar

Nombre de messages : 3318
lieu : Rognac (13)
Date d'inscription : 13/08/2007

MessageSujet: Batteries de 90 mm CA   Mer 23 Jan 2008 - 17:38

Bonjour M. Chazette,
chazette A a écrit:
Une batterie de 4 pièces à Saint-Pierre en remplacement des 75
: c'est Saint-Pierre à coté de Martigues ?
A bientôt.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
chazette A
Spécialiste Bunkerarchéo - Artillerie - Archives Armée Allemande
Spécialiste Bunkerarchéo - Artillerie - Archives Armée Allemande
avatar

Nombre de messages : 1362
Age : 51
lieu : Paris - Nantes
Date d'inscription : 22/02/2007

MessageSujet: Re: le Canon de 90 mm Schneider et ses dérivés   Mer 23 Jan 2008 - 18:55

Non, désolé, Saint-Pierre à Sète. lol! sunny
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.histoire-fortifications.com
agneti
Modérateur général - Archiviste
Modérateur général - Archiviste
avatar

Nombre de messages : 1767
Age : 47
lieu : Marseille 14ème
Date d'inscription : 29/11/2007

MessageSujet: Re: le Canon de 90 mm Schneider et ses dérivés   Mer 23 Jan 2008 - 23:35

Sur la toute première photo, le marin assis à droite, et qui d'ailleurs prend la pose , porte ce qui ressemble apparement à des proctections du coup de pied. Pourquoi ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.fortificationsdemarseille.lefrioul.fr/
Admin
Admin
Admin
avatar

Nombre de messages : 14063
Age : 51
lieu : Le Girmont Val d'Ajol (88) ex : Grasse, Nice, Antibes
Date d'inscription : 06/03/2006

MessageSujet: Re: le Canon de 90 mm Schneider et ses dérivés   Mar 11 Mar 2008 - 12:13

http://forum.axishistory.com/viewtopic.php?f=70&t=135505&sid=f3500e8cdeefbfd677bb5ec5bae74986

FX
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://sudwall.superforum.fr
Lionnel



Nombre de messages : 10
Date d'inscription : 22/01/2008

MessageSujet: Re: le Canon de 90 mm Schneider et ses dérivés   Mar 11 Mar 2008 - 12:22

Quelles magnifiques photos possède ce monsieur Greg Heuer!!!!
c'est vraiment du tirage de qualité - catalogue...et ça nous change des échantillons Ebay...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Admin
Admin
Admin
avatar

Nombre de messages : 14063
Age : 51
lieu : Le Girmont Val d'Ajol (88) ex : Grasse, Nice, Antibes
Date d'inscription : 06/03/2006

MessageSujet: Re: le Canon de 90 mm Schneider et ses dérivés   Lun 2 Juin 2008 - 12:01

Paris 1939:
http://www.ioh.pl/forum/download.php?id=13233&sid=a20f80991bf7eb39940da0c2e732dace
http://www.ioh.pl/forum/download.php?id=13238&sid=a20f80991bf7eb39940da0c2e732dace

FX
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://sudwall.superforum.fr
tencart



Nombre de messages : 8
Age : 68
lieu : le Havre
Date d'inscription : 17/09/2008

MessageSujet: le canon de 90   Mer 24 Sep 2008 - 9:54

à M. Chazette,

Bonjour,

sur le forum Südwall, j'ai trouvé une page traitant du canon de 90 et ses dérivés, mais je ne peux ouvrir les photos, pourtant elles doivent répondre en partie à ma recherche sur la batterie de Dollemard, pourriez vous les repasser SVP ? sur ATW.
En fait j'ai un carré avec une croix rouge et le serveur d'image dit qu'il n'y a pas de photos.

Merci.

DOM
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Capu Rossu
Spécialiste: artillerie et marine de guerre
Spécialiste: artillerie et marine de guerre
avatar

Nombre de messages : 1854
Age : 68
lieu : Martigues
Date d'inscription : 29/04/2007

MessageSujet: le Canon de 90 mm Schneider et ses dérivés   Lun 25 Jan 2010 - 13:33

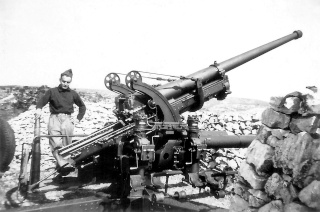

Une des pièces du Fort de Six Fours, près de Toulon, en 1941 ou 1942.
Photo provenant de l'album de famille, un de mes cousins germains était dans la Royale à cette époque.



@+
Alain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
leon



Nombre de messages : 382
Age : 33
lieu : Castres(81)
Date d'inscription : 06/05/2007

MessageSujet: Re: le Canon de 90 mm Schneider et ses dérivés   Mar 26 Jan 2010 - 16:24

Merci pour cette photo magnifique!!!
jm
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
David Mallen
Histoire locale d'Agde
Histoire locale d'Agde
avatar

Nombre de messages : 2103
Age : 44
lieu : AGDE
Date d'inscription : 31/05/2006

MessageSujet: identification canon lieux   Mar 6 Avr 2010 - 0:56

Hello à tous, Laughing

Voici deux photos que je viens de rentrer d'un habitant d'Agde par contre je ne connais pas ni le type de canon ni le lieux??
A première vue il me semble que derrière le canon il y a les murs d'un rempart style fabrication Vauban cella peut déjà donner un indice sur le lieux





Dernière édition par Stützpunktgruppe Agde le Mar 6 Avr 2010 - 11:10, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jubilee
Modérateur 2 Languedoc - Bunkerarchéo
Modérateur 2 Languedoc - Bunkerarchéo
avatar

Nombre de messages : 1719
Age : 36
lieu : 11220 St Laurent de la Cabrerisse
Date d'inscription : 25/06/2006

MessageSujet: Re: le Canon de 90 mm Schneider et ses dérivés   Mar 6 Avr 2010 - 5:48

Ne serions nous pas du côté de Séte?

_________________
Sylvain alias Jubilee


                            2000                            -                           2010                            -                           2016

Un comprimé n'est pas forcément un imbécile récompensé

Bon de commade du livre "L'aérodrome de Lézignan, Toute une Histoire !" : http://www.aerostories.org/~ext/commandes/LezignanComm.htm
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
David Mallen
Histoire locale d'Agde
Histoire locale d'Agde
avatar

Nombre de messages : 2103
Age : 44
lieu : AGDE
Date d'inscription : 31/05/2006

MessageSujet: Re: le Canon de 90 mm Schneider et ses dérivés   Mar 6 Avr 2010 - 10:47

oui la flak 9cm Flak M.39(f) du Fort Richelieu je pense mais j'attend des confirmations !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jopaerya
Specialiste artillerie
Specialiste artillerie
avatar

Nombre de messages : 151
lieu : Hollande
Date d'inscription : 22/04/2006

MessageSujet: Re: le Canon de 90 mm Schneider et ses dérivés   Mar 6 Avr 2010 - 11:02

Salut

Le Canon et une Canon de 90 mm de DCA a traction mecanique mle 1926

Regards Jos
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jubilee
Modérateur 2 Languedoc - Bunkerarchéo
Modérateur 2 Languedoc - Bunkerarchéo
avatar

Nombre de messages : 1719
Age : 36
lieu : 11220 St Laurent de la Cabrerisse
Date d'inscription : 25/06/2006

MessageSujet: Re: le Canon de 90 mm Schneider et ses dérivés   Mar 6 Avr 2010 - 11:05

Un 9cm francais peu être?

Pas lu les message précédents oups

_________________
Sylvain alias Jubilee


                            2000                            -                           2010                            -                           2016

Un comprimé n'est pas forcément un imbécile récompensé

Bon de commade du livre "L'aérodrome de Lézignan, Toute une Histoire !" : http://www.aerostories.org/~ext/commandes/LezignanComm.htm


Dernière édition par Jubilee le Mar 6 Avr 2010 - 11:28, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jubilee
Modérateur 2 Languedoc - Bunkerarchéo
Modérateur 2 Languedoc - Bunkerarchéo
avatar

Nombre de messages : 1719
Age : 36
lieu : 11220 St Laurent de la Cabrerisse
Date d'inscription : 25/06/2006

MessageSujet: Re: le Canon de 90 mm Schneider et ses dérivés   Mar 6 Avr 2010 - 11:15

Ca y est je l'ais :

9cm Flak M39(f)

canon DCA à traction mécanique mle 1926/30 mle 32 et mle 39

En plus tu l'as (celui de sète en plus) en photo page 6 du livre HS n°1 Artillerie Côtière. study

_________________
Sylvain alias Jubilee


                            2000                            -                           2010                            -                           2016

Un comprimé n'est pas forcément un imbécile récompensé

Bon de commade du livre "L'aérodrome de Lézignan, Toute une Histoire !" : http://www.aerostories.org/~ext/commandes/LezignanComm.htm
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
David Mallen
Histoire locale d'Agde
Histoire locale d'Agde
avatar

Nombre de messages : 2103
Age : 44
lieu : AGDE
Date d'inscription : 31/05/2006

MessageSujet: Re: le Canon de 90 mm Schneider et ses dérivés   Mar 6 Avr 2010 - 11:19

Sylvain il fallait lire mon post et en effet j'avais pas lu dans Artillerie côtière page 6 MERCI !!!! scratch merci jopaerya
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Admin
Admin
Admin
avatar

Nombre de messages : 14063
Age : 51
lieu : Le Girmont Val d'Ajol (88) ex : Grasse, Nice, Antibes
Date d'inscription : 06/03/2006

MessageSujet: Re: le Canon de 90 mm Schneider et ses dérivés   Ven 29 Oct 2010 - 12:01

9 cm Flak M39 (f)

2 images ... dans le sud de la France ?

http://members.cox.net/oddessa_ss/9cm%20Flak%20M39_f_1.JPG
http://members.cox.net/oddessa_ss/9cm%20Flak%20M39_f_2.JPG


sources Axis History
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://sudwall.superforum.fr
moulins
Specialiste artillerie et batteries de côtes françaises
Specialiste artillerie et batteries de côtes françaises
avatar

Nombre de messages : 511
Age : 77
Date d'inscription : 21/12/2007

MessageSujet: Re: le Canon de 90 mm Schneider et ses dérivés   Ven 29 Oct 2010 - 15:06

Bonsoir
Il s'agit d'un canon de 90 CA Mle 39, version Guerre du 90 Marine, réalisé à quelques dizaines d'exemplaires seulement. On dirait bien un décor marseillais. Si c'est le cas il ne peut s'agir que de la batterie du Val Ricard, la seule armée de ce canon.
JJ
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Capu Rossu
Spécialiste: artillerie et marine de guerre
Spécialiste: artillerie et marine de guerre
avatar

Nombre de messages : 1854
Age : 68
lieu : Martigues
Date d'inscription : 29/04/2007

MessageSujet: le Canon de 90 mm Schneider et ses dérivés   Sam 30 Oct 2010 - 10:10

JJ,
Le hic, c'est que je n'ai trouvé qu'un seul emplacement qui ressemble à ça sur le site de la batterie et encore les murs sont totalement maçonnés.
Dès que j'aurai fini le relevé de la batterie de la Couronne, j'irai refaire un tour au Val de Ricard, en espérant que les gus de l'EDF aient joué de l'élagage puisque l'emprise de la batterie est sous la ligne à haute tension car certains ouvrages étaient enfouis sous la végétation et peu discernables.
@+
Alain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
moulins
Specialiste artillerie et batteries de côtes françaises
Specialiste artillerie et batteries de côtes françaises
avatar

Nombre de messages : 511
Age : 77
Date d'inscription : 21/12/2007

MessageSujet: Re: le Canon de 90 mm Schneider et ses dérivés   Mer 10 Nov 2010 - 10:32

Bonjour à tous
Voici une photo, trouvée sur internet, qui lève le doute. Elle est renseignée "90 DCA Ensuès".
JJ
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: le Canon de 90 mm Schneider et ses dérivés

Revenir en haut Aller en bas

le Canon de 90 mm Schneider et ses dérivés
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» cherche doc sur le canon de 105 L 36 schneider.
» Canon Schneider de75mm
» Latil Tar et Canon Schneider 155C 1916
» Canon 155C Schneider (FIN !)
» St Chamond et Schneider

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Sudwall :: ARMEMENT :: L'artillerie-
Sauter vers:
