MessageSujet: Re: Mal 063/4 HKB 7/1291, Liouquet St Louis (Ciotat 13 St Cyr 83   Sam 21 Juin 2008 - 4:04

Merci Alain des images SHM...
Sur place je n'ai pu accéder à tous les terrains, de nombreuses superbes villas dans le coin... avec de grands jardins.
La batterie allemande doit se trouver au bord de la falaise dans une des propriétés ( on ne voit rien depuis le bord de mer en contre bas).

La visite se poursuit mes canards...

la R612:

Axe de tir: Sud Est vers la baie des Lecques

L'embrasure est large et haute ( surement pour un canon-obusier à tir courbe):


La casemate est meutrie d'une explosion intérieur:


Ringstand emergeant du sol couvert d'aiguilles de pins...
en dessous peut ètre un abri:




Sur le site des petites soutes:





Et voilà mes chéris... des images prises en 4ème vitesse.

FX
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://sudwall.superforum.fr
Admin
Admin
Admin
avatar

Nombre de messages : 13999
Age : 50
lieu : Le Girmont Val d'Ajol (88) ex : Grasse, Nice, Antibes
Date d'inscription : 06/03/2006

MessageSujet: Re: Mal 063/4 HKB 7/1291, Liouquet St Louis (Ciotat 13 St Cyr 83   Dim 22 Juin 2008 - 10:45

Notre Alain nous donne dans son article de 39-45 MAGAZINE N° 91 Janvier 1994 "SUDWALL LA CIOTAT" la description suivante:
" La seconde position codée "Mal 060" est située sur le promontoire du Cap Liouquet autour de la villa du même nom.
Cette position dispose de 4 plate-formes pour canons axées nord-sud, d'un petit poste d'observation, d'un projecteur, de quelques abris SK, d'un emplacement pour Flak de 20 mm et d'une casemate H612 ( munie d'un 75 mm Krupp Mle 1904) axé vers l'est, qui ne semble jamais avoir été armée.

En effet les archives de l'OAK 19 ne donnent aucun éléments pour cet batterie et seul le Service Historique de la Marine (SHM) de Vincennes note la présence d'obisiers dont le calibre varie entre 130 et 155 mm.
Bref, fort peu d'éléments concrets en réalité. Nous nous entiendrons donc aux sources allemandes donnant le Cap Liouquet comme batterie de réserve du premier et ancien emplacement de la batterie du Cap St Louis."


Survol de la batterie:
SHM 1947:


2008 rien... à part ceci (???)



Fx
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://sudwall.superforum.fr
chazette A
Spécialiste Bunkerarchéo - Artillerie - Archives Armée Allemande
Spécialiste Bunkerarchéo - Artillerie - Archives Armée Allemande
avatar

Nombre de messages : 1362
Age : 51
lieu : Paris - Nantes
Date d'inscription : 22/02/2007

MessageSujet: Re: Mal 063/4 HKB 7/1291, Liouquet St Louis (Ciotat 13 St Cyr 83   Ven 5 Sep 2008 - 14:28

Fait le mariole Kranken mais tu vas voir qu'un parigo fait de très bons livres sur les batteries du Südwall
http://www.servimg.com/image_preview.php?i=2105&u=11092264
Photo BA
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.histoire-fortifications.com
chazette A
Spécialiste Bunkerarchéo - Artillerie - Archives Armée Allemande
Spécialiste Bunkerarchéo - Artillerie - Archives Armée Allemande
avatar

Nombre de messages : 1362
Age : 51
lieu : Paris - Nantes
Date d'inscription : 22/02/2007

MessageSujet: Re: Mal 063/4 HKB 7/1291, Liouquet St Louis (Ciotat 13 St Cyr 83   Dim 7 Sep 2008 - 13:01

pour le quizz c'est le PzII du cap St-Louis repere 21 du plan SHM
tus
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.histoire-fortifications.com
jchfab



Nombre de messages : 127
Age : 58
lieu : AIX EN PROVENCE
Date d'inscription : 14/10/2008

MessageSujet: Re: Mal 063/4 HKB 7/1291, Liouquet St Louis (Ciotat 13 St Cyr 83   Ven 17 Oct 2008 - 13:01

Merci cher admin pour ces photos superbes.L endroit n est il pas en bas a droite du ciotel? amities
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Admin
Admin
Admin
avatar

Nombre de messages : 13999
Age : 50
lieu : Le Girmont Val d'Ajol (88) ex : Grasse, Nice, Antibes
Date d'inscription : 06/03/2006

MessageSujet: Re: Mal 063/4 HKB 7/1291, Liouquet St Louis (Ciotat 13 St Cyr 83   Dim 6 Déc 2009 - 9:16

Survol du cap Saint Louis, les restes de la batterie dans les propriétés :

Deux R 671 détruites (déjà explosées en 1944), PDT SK disparu...
Reste une R 671 bien visible, le poste de projecteur, une R 671 a dû être cannibalisée par une villa (déduction par rapport à la photo SHM), et la position de la R 612 qui bat la plage des Lecques :




FX
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://sudwall.superforum.fr
Admin
Admin
Admin
avatar

Nombre de messages : 13999
Age : 50
lieu : Le Girmont Val d'Ajol (88) ex : Grasse, Nice, Antibes
Date d'inscription : 06/03/2006

MessageSujet: Re: Mal 063/4 HKB 7/1291, Liouquet St Louis (Ciotat 13 St Cyr 83   Lun 12 Avr 2010 - 5:11

En 1947: la R35 était toujours en place:



FX
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://sudwall.superforum.fr
NicNic

avatar

Nombre de messages : 1026
Age : 40
lieu : var
Date d'inscription : 14/06/2006

MessageSujet: Un tobrouk sur grand écran   Sam 4 Déc 2010 - 10:50

Salut,
Vu au tout début du film "comme les cinq doigts de la main" avec Patrick Bruel et Vincent Elbaz ,ce qui semble être un tobrouk



Un autre plan ,quelques secondes avant ,pourrait situé le lieu près de La ciotat , mais comme c'est du cinéma rien n'est moins sur .



Alors a votre avis ??
@+
Nico

Si ce tobrouk est déja référencé milles excuses !!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Admin
Admin
Admin
avatar

Nombre de messages : 13999
Age : 50
lieu : Le Girmont Val d'Ajol (88) ex : Grasse, Nice, Antibes
Date d'inscription : 06/03/2006

MessageSujet: Re: Mal 063/4 HKB 7/1291, Liouquet St Louis (Ciotat 13 St Cyr 83   Sam 4 Déc 2010 - 11:42

Ben oui Nico... Lecques, Cap Liouquet.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://sudwall.superforum.fr
NicNic

avatar

Nombre de messages : 1026
Age : 40
lieu : var
Date d'inscription : 14/06/2006

MessageSujet: Re: Mal 063/4 HKB 7/1291, Liouquet St Louis (Ciotat 13 St Cyr 83   Sam 4 Déc 2010 - 11:55

Re,
désolé , pour la peine une image google earth



@+
Nico
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PZIV

avatar

Nombre de messages : 3294
lieu : Rognac (13)
Date d'inscription : 13/08/2007

MessageSujet: Re: Mal 063/4 HKB 7/1291, Liouquet St Louis (Ciotat 13 St Cyr 83   Lun 2 Mai 2011 - 16:02

cap liouquet
photos IGN 1950







google earth 2011







pas le même beton
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PZIV

avatar

Nombre de messages : 3294
lieu : Rognac (13)
Date d'inscription : 13/08/2007

MessageSujet: cap st louis   Jeu 22 Sep 2011 - 15:52

bonsoir
sur le photos IGN 1969 et suivant le plan de Mr chazette
voici une vue d'un emplacement de flak 20mm,une des H671 et le PDT





ceci est peut etre une des H612 camouflée en maison,mais les deux batiment devant avec le plan inclines me semblent bizarres




la deuxieme H612 pourrait etre la




cette maison existe toujours mais n'est pas visible sur street view
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PZIV

avatar

Nombre de messages : 3294
lieu : Rognac (13)
Date d'inscription : 13/08/2007

MessageSujet: Re: Mal 063/4 HKB 7/1291, Liouquet St Louis (Ciotat 13 St Cyr 83   Jeu 22 Sep 2011 - 15:58

il y a aussi deux emplacements:
celui ci avec des soubassements de barraques ,un reservoir et un emplacement circulaire.Camp de l'O.T.??






et un peu plus loin





Soutes a munitions??
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PZIV

avatar

Nombre de messages : 3294
lieu : Rognac (13)
Date d'inscription : 13/08/2007

MessageSujet: Re: Mal 063/4 HKB 7/1291, Liouquet St Louis (Ciotat 13 St Cyr 83   Mer 28 Sep 2011 - 16:28

bonsoir
IGN 1969
le liouquet....ancien emplacement





et l'autre cote




.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
agneti
Modérateur général - Archiviste
Modérateur général - Archiviste
avatar

Nombre de messages : 1767
Age : 47
lieu : Marseille 14ème
Date d'inscription : 29/11/2007

MessageSujet: Re: Mal 063/4 HKB 7/1291, Liouquet St Louis (Ciotat 13 St Cyr 83   Jeu 29 Sep 2011 - 1:56

Il y encore à chercher sur ce site (baraques que tu signales, etc), mais c'est maintenant bien construit il faudra sonner aux portes...

_________________
Membre de l'association Fortifications de Marseille et des Bouches-du-Rhône
http://www.fortificationsdemarseille.lefrioul.fr/
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.fortificationsdemarseille.lefrioul.fr/
Polyphène

avatar

Nombre de messages : 40
Age : 52
lieu : Versailles
Date d'inscription : 02/06/2012

MessageSujet: Re: Mal 063/4 HKB 7/1291, Liouquet St Louis (Ciotat 13 St Cyr 83   Dim 22 Sep 2013 - 22:46

Bonjour à tous.

Je viens de visiter à l'improviste la position de Saint Louis à l'entrée ouest des Lecques.

Les photos sont de piètre qualité car prises avec un Iphone mais je pense qu'elles vont vous plaire.

D'abord un emplacement équipé, selon le propriétaire, d'une tourelle de 20mm pendant la guerre.
l'aspect actuel m'évoque plutôt une casemate pour PAK avec Tobrouk.



sur la dernière photo on devine la vue et donc le champ de tir de cet emplacement situé légèrement en retrait de la falaise comme les deux autres qui vont suivre.

A une trentaine de mètres plus à l'Est un emplacement pour 75mm (toujours selon le propriétaire).



La porte, en deux parties, est en parfait état.

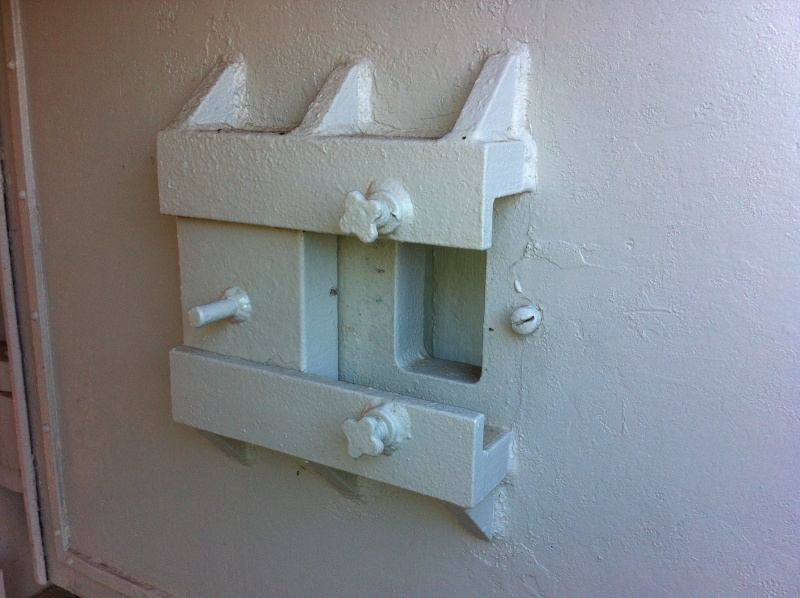

Détail du guichet à l’intérieur.


A gauche de l'entrée, un réduit. Soute à munitions?


L’intérieur, pour une fois, est propre et sympathiquement aménagé. Notez les anneaux dans l'axe au plafond.


Le même emplacement vu de l'est avec la tour au premier plan.


De plus près. Belle véranda!


Enfin, une vue de l'arrière.

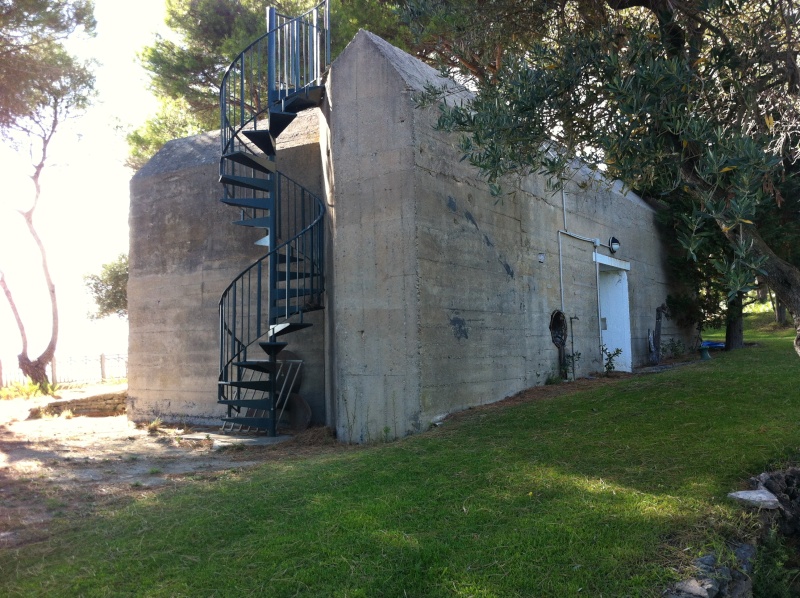

La tour pour projecteur située complètement à l'est du terrain, toujours légèrement en retrait de la falaise.


L'arrière de la tour. On note le camouflage de pierres sèches.


Le haut de la tour avec, à gauche, un trou d'homme condamné (on voit encore les échelons).


Une large vue!


L'entrée de la partie basse.

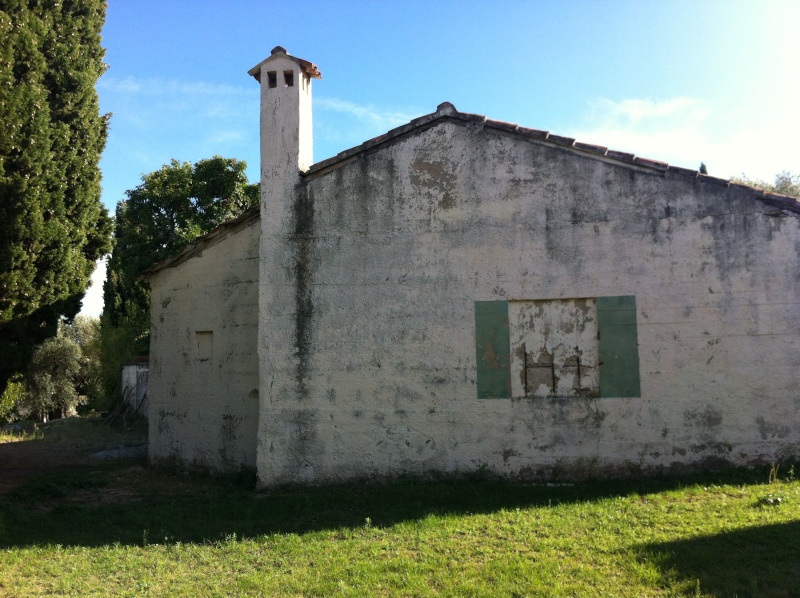

Enfin, adossée à un autre bâtiment, on voit une maisonnette dont la face nord-est est tournée vers la route.
Vues sud.



Vue nord nord-est... c'est un PAK bunker (calibre inconnu du propriétaire).
Notez le mur de protection à gauche camouflé en muret de terrasse.


Détails du mur; très épais.

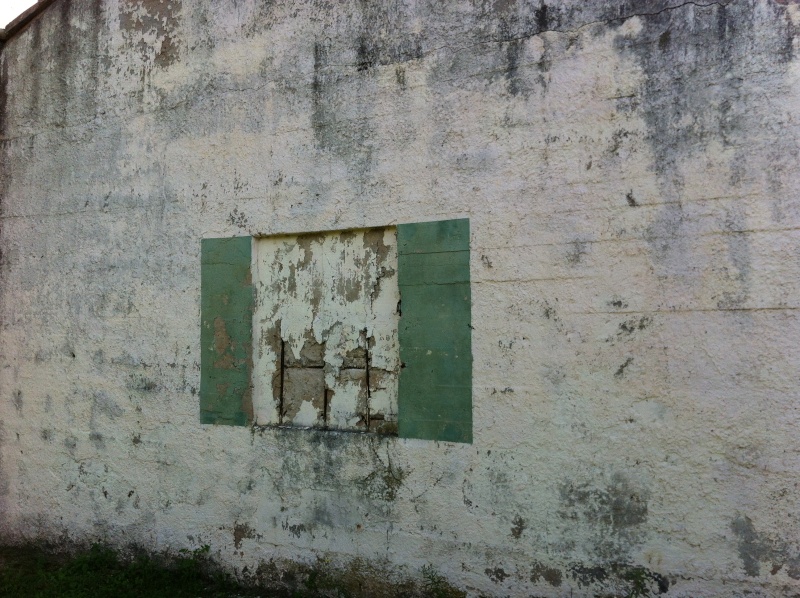

Sur la façade ouest, notez la fausse fenêtre.



l'embrasure est tournée vers le rond point situé à l'entrée ouest des Lecques sur la D559.


Il existait un autre emplacement, maintenant détruit, complètement à l'ouest de la propriété au bord de la falaise.

Je pense que c'était une casemate d'artillerie du même type que celle qui a été transformée en salon.

Et, chez le voisin situé à l'est, il y a toujours deux emplacements face à la mer (peut être du même type).

Je vais essayer de retourner avec un APN si j'ai l'accord du propriétaire.

Cordialement.


Dernière édition par Polyphène le Ven 25 Oct 2013 - 5:29, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Polyphène

avatar

Nombre de messages : 40
Age : 52
lieu : Versailles
Date d'inscription : 02/06/2012

MessageSujet: Correctif   Dim 22 Sep 2013 - 22:47

Salut,

j'avais loupé le superbe plan posté sur le forum.

Ce que j'ai pris pour un bunker antichar est probablement le PDT(repère 10)
la casemate restante sur la propriété serait la H 671 n°1
Et la tour dont le propriétaire affirmait qu'elle abritait un projecteur serait une tour de Flak.
Par contre la H612 N°7 n'est pas orientée vers la mer mais bien vers la route (E NE).

Cordialement.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Admin
Admin
Admin
avatar

Nombre de messages : 13999
Age : 50
lieu : Le Girmont Val d'Ajol (88) ex : Grasse, Nice, Antibes
Date d'inscription : 06/03/2006

MessageSujet: Re: Mal 063/4 HKB 7/1291, Liouquet St Louis (Ciotat 13 St Cyr 83   Lun 23 Sep 2013 - 3:07

Bravo pour ces photos.


_________________

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://sudwall.superforum.fr
jchfab



Nombre de messages : 127
Age : 58
lieu : AIX EN PROVENCE
Date d'inscription : 14/10/2008

MessageSujet: Re: Mal 063/4 HKB 7/1291, Liouquet St Louis (Ciotat 13 St Cyr 83   Mer 25 Sep 2013 - 8:17

Very Happy Bravo et merci pour ces superbes vues. JC.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Polyphène

avatar

Nombre de messages : 40
Age : 52
lieu : Versailles
Date d'inscription : 02/06/2012

MessageSujet: Mal 063   Mer 25 Sep 2013 - 11:31

Salut.

Je vais retourner sur site dès que possible et essayer de me faire présenter les voisins.

La villa située à l'est me semble intéressante car elle contenait l'essentiel de la batterie.

Sur les photographies aériennes, on voit bien que des emplacements ont été détruits mais, selon le propriétaire de la villa visitée, il reste en reste deux sur ce terrain.



Par ailleurs je suis sur la piste d'un emplacement transformé en cave avenue Roumanille à La Ciotat qui défendait la route de La Gare.

Merci pour vos encouragements.

Cordialement.

Ps: l'emplacement détruit sur le terrain déjà visité doit logiquement être le Tobrouk N°15 sur le Plan.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PZIV

avatar

Nombre de messages : 3294
lieu : Rognac (13)
Date d'inscription : 13/08/2007

MessageSujet: Re: Mal 063/4 HKB 7/1291, Liouquet St Louis (Ciotat 13 St Cyr 83   Mer 25 Sep 2013 - 15:58

bonsoir
 ....tres intéressant
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vtt13

avatar

Nombre de messages : 1592
Age : 52
lieu : Marseille
Date d'inscription : 22/06/2007

MessageSujet: Re: Mal 063/4 HKB 7/1291, Liouquet St Louis (Ciotat 13 St Cyr 83   Ven 27 Sep 2013 - 9:48

merci pour le partage. tout est encotre en très bon état
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cochscc

avatar

Nombre de messages : 437
Age : 47
lieu : la ciotat.cabasse
Date d'inscription : 02/06/2009

MessageSujet: Re: Mal 063/4 HKB 7/1291, Liouquet St Louis (Ciotat 13 St Cyr 83   Dim 29 Sep 2013 - 1:40


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Polyphène

avatar

Nombre de messages : 40
Age : 52
lieu : Versailles
Date d'inscription : 02/06/2012

MessageSujet: H612   Lun 28 Oct 2013 - 11:53

Salut à tous.

Je n'ai malheureusement pas pu retourner dans la propriété pour l'instant.

Je suis allé plus à l'est dans une traverse mais on ne voit rien de plus.

Juste une photo de la H612 déjà visitée prise de la route. j'ai du passer devant des centaines de fois sans la remarquer!



En arrière on voit la villa du propriétaire du terrain où était située la batterie et qui était occupée par les allemands pendant la guerre.

Salutations.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Mal 063/4 HKB 7/1291, Liouquet St Louis (Ciotat 13 St Cyr 83

Revenir en haut Aller en bas

Mal 063/4 HKB 7/1291, Liouquet St Louis (Ciotat 13 St Cyr 83
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 2Aller à la page : Précédent  1, 2
 Sujets similaires
-
» Denier de Sardaigne sous Jaume II (1291-1327)
» Pegaso - 54 mm - Chevalier templier 1270-1291
» tremissis honorius
» Bc I5 Ls models Bleu, portes bleu clair
» Duché d'Aquitaine, Édouard Ier, Denier au léopard 1er type (1291)

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Sudwall :: PROVENCE OUEST-
Sauter vers:
