MessageSujet: M 272 N°3 CABANES   M 272 N°3 CABANES EmptySam 24 Mar 2018 - 8:09

Bonjour,

Pour occuper mes journées, je me suis dit que je pouvais essayer moi aussi de confectionner une maquette de casemate, de préférence une de mon secteur. D' abord recherche de documentation et photos, et c'est là que cela commence à coincer. C'est là que l' on s'aperçoit qu'il n'y a pas deux M272 identiques, même sur la même batterie. Les plans que l'on trouve sont pratiquement illisibles et les mesures incomplètes. Il va falloir partir de quelques mesures de base comme la largeur et profondeur de la chambre de tir,épaisseur des murs, longueur et largeur extérieures, et faire correspondre aux photos.

M 272 N°3 CABANES A10

Alors je m'y mets quelques temps, de coups de crayon en coups de crayon, avec des vérifications au fur et à mesure avec ce qui existe sur le web. Je précise que je dessine encore avec règle compas et équerre.

M 272 N°3 CABANES B10

Au bout d'un certain temps (comme le fut du canon),on peut attaquer, on va avancer à vue, je n'ai jamais fait ce genre de choses. Matériau: du carton de calendrier (2mm d' épaisseur), de la colle en tube, un tranchet (cutter en GB) une règle acier, compas et crayon.

M 272 N°3 CABANES D10

Bon déjà l' avant ne me plais pas. Je vais couper et continuer autour en réfléchissant

M 272 N°3 CABANES F10
Revenir en haut Aller en bas
Yves 34

Yves 34

Nombre de messages : 281
Age : 65
lieu : Sète
Date d'inscription : 29/10/2006

M 272 N°3 CABANES Empty
MessageSujet: Re: M 272 N°3 CABANES   M 272 N°3 CABANES EmptyDim 25 Mar 2018 - 7:58

La suite. J'ai oublié de vous donner l' échelle du plan et de la maquette, c'est au 1/48, environ 26 cm par 32 cm. Je vais essayer de faire les redans du créneau de tir en carton massif. En attendant, cela me fait une caisse à instruments.Je ne représente pas les soutes à munitions ni les niches car pas de dimensions fiables (si vous les avez...)


M 272 N°3 CABANES G10

Le temps que la colle sèche on commence la visière

M 272 N°3 CABANES H10

Il y a quelques trous à boucher mais cela avance

M 272 N°3 CABANES I11

On continue les redans. Pas facile, je fais en entier et couperai ensuite pour garder l' alignement; Notez que ce ne sont pas les mêmes qu' ailleurs, là il montent jusqu' à la visière.



M 272 N°3 CABANES J10

On arrive au toit, les arrondis des murs sont faits en calendrier fin, les redans sont a peu prés corrects.
M 272 N°3 CABANES K10

L' avant peut être continué, autre difficulté sur les plans inclinés du toit au raccordement avec la visière.

M 272 N°3 CABANES L10

Je vois que vous suivez la progression, la suite plus tard.

A+y.
Revenir en haut Aller en bas
David Mallen
Histoire locale d'Agde
Histoire locale d'Agde
David Mallen

Nombre de messages : 2132
Age : 46
lieu : AGDE
Date d'inscription : 31/05/2006

M 272 N°3 CABANES Empty
MessageSujet: Re: M 272 N°3 CABANES   M 272 N°3 CABANES EmptyDim 25 Mar 2018 - 14:33

M 272 N°3 CABANES 628448 super Yves hâte de voir le final
Revenir en haut Aller en bas
Stan13



Nombre de messages : 8
Age : 30
lieu : Vitrolles
Date d'inscription : 28/12/2017

M 272 N°3 CABANES Empty
MessageSujet: Re: M 272 N°3 CABANES   M 272 N°3 CABANES EmptyDim 25 Mar 2018 - 15:40

Beau projet, on attend la suite Wink
Revenir en haut Aller en bas
PZIV

PZIV

Nombre de messages : 3517
lieu : Rognac (13)
Date d'inscription : 13/08/2007

M 272 N°3 CABANES Empty
MessageSujet: Re: M 272 N°3 CABANES   M 272 N°3 CABANES EmptyDim 25 Mar 2018 - 16:12

bonsoir

M 272 N°3 CABANES 628346 une bonne idée d'utiliser ce carton
Revenir en haut Aller en bas
Yves 34

Yves 34

Nombre de messages : 281
Age : 65
lieu : Sète
Date d'inscription : 29/10/2006

M 272 N°3 CABANES Empty
MessageSujet: Re: M 272 N°3 CABANES   M 272 N°3 CABANES EmptyLun 26 Mar 2018 - 9:23

Le temps que l' avant sèche, on passe à l' arrière. Les plans que j'ai vu donnaient 4.5 m de large pour 2 m d'épaisseur pour la protection de l' accès arrière.Dans la réalité j' ai pu mesurer avec google sur trois batteries et voir plusieurs photos, c' est plutôt 3.5 m par 1 m. Tant qu' on est là quel type de porte pouvait il y avoir?

M 272 N°3 CABANES N10


Je suis content de l' escalier (voir les MKB du sudwall page 65)


M 272 N°3 CABANES Oo10

Un coup de peinture pour voir les défauts et rebouchage avec un enduit en pâte pour bâtiment.


M 272 N°3 CABANES P10

Au passage je fais les rejets d' eau sur le toit

M 272 N°3 CABANES Q10

Après ponçage on s' essaye à la peinture gris béton

M 272 N°3 CABANES R10

Il faut penser aussi à représenter les coffrages, on va y réfléchir.

M 272 N°3 CABANES T10

En attendant, j ' ai reçu de la documentation sur l' équipement. Bien déçu là aussi, il n' y a pas de frette de bouche et le masque n' est pas pareil, il va falloir reprendre le crayon. Au moins les mesures principales vont être utiles, et je vais peut être savoir enfin si c'est du L45, L47,L48 ou L55 comme j' ai pu lire en plusieurs endroits.

M 272 N°3 CABANES U10


La suite plus tard, merci de votre attention.

A+y.
Revenir en haut Aller en bas
LOLO BJ42 1964

LOLO BJ42 1964

Nombre de messages : 251
Age : 54
lieu : Vitrolles
Date d'inscription : 15/02/2010

M 272 N°3 CABANES Empty
MessageSujet: Re: M 272 N°3 CABANES   M 272 N°3 CABANES EmptyLun 26 Mar 2018 - 12:37

très belle réalisation , le plus dur me semble être fait , mais la finition n est pas simple non plus

bon courage pour la suite .

laurent
Revenir en haut Aller en bas
David Mallen
Histoire locale d'Agde
Histoire locale d'Agde
David Mallen

Nombre de messages : 2132
Age : 46
lieu : AGDE
Date d'inscription : 31/05/2006

M 272 N°3 CABANES Empty
MessageSujet: Re: M 272 N°3 CABANES   M 272 N°3 CABANES EmptyLun 26 Mar 2018 - 12:56

affraid
Revenir en haut Aller en bas
Yves 34

Yves 34

Nombre de messages : 281
Age : 65
lieu : Sète
Date d'inscription : 29/10/2006

M 272 N°3 CABANES Empty
MessageSujet: Re: M 272 N°3 CABANES   M 272 N°3 CABANES EmptyMer 28 Mar 2018 - 2:39

Bonjour,

Après converti le plan et les mesures au 1/48, on passe à la réalisation


M 272 N°3 CABANES U110


M 272 N°3 CABANES U210

Il faut quand même penser à la peinture finale, déterminer la forme et la couleur du camouflage. Sur cette photo, c'est la n°2 mais cela devait être pareil sur la n°3. le bas noir de bitume, les taches bien marquées en vert, les taches plus claires en ocre et les petits traits en noir.

M 272 N°3 CABANES 272cou10

Essai sur la pièce

M 272 N°3 CABANES U410

Je vais essayer comme cela, on verra bien.

A+y.
Revenir en haut Aller en bas
Yves 34

Yves 34

Nombre de messages : 281
Age : 65
lieu : Sète
Date d'inscription : 29/10/2006

M 272 N°3 CABANES Empty
MessageSujet: Re: M 272 N°3 CABANES   M 272 N°3 CABANES EmptyVen 30 Mar 2018 - 2:13

Suite et (presque) fin

Après avoir fait le radier de fondation, peinture

M 272 N°3 CABANES V410

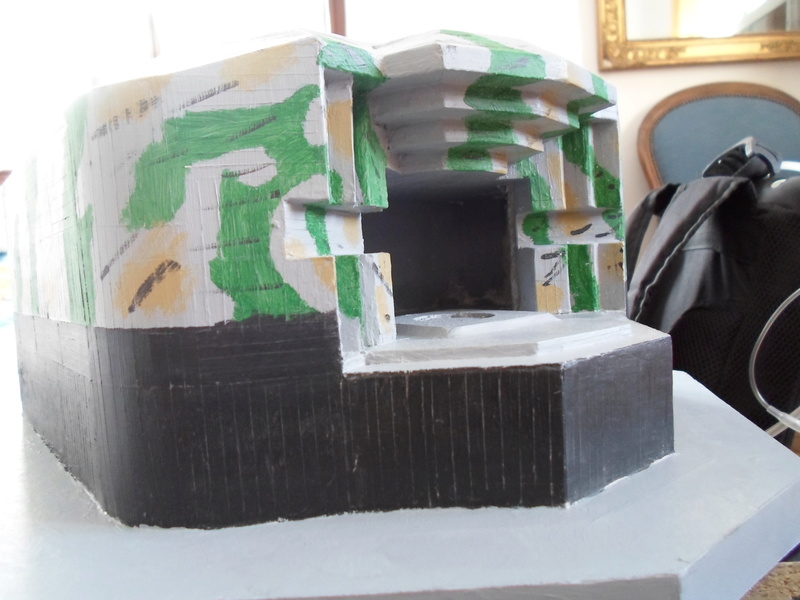

De face

M 272 N°3 CABANES V310

De coté

M 272 N°3 CABANES V510

Arrière

M 272 N°3 CABANES V610

M 272 N°3 CABANES Sam_0010



Revenir en haut Aller en bas
Yves 34

Yves 34

Nombre de messages : 281
Age : 65
lieu : Sète
Date d'inscription : 29/10/2006

M 272 N°3 CABANES Empty
MessageSujet: Re: M 272 N°3 CABANES   M 272 N°3 CABANES EmptyVen 30 Mar 2018 - 2:35

Suite, les photos étaient trop grosses

Face avant (photo de Regis)

M 272 N°3 CABANES Avant11

Arrière, l' accès manque de hauteur

M 272 N°3 CABANES V2_cop10

A+y.
Revenir en haut Aller en bas
Stan13



Nombre de messages : 8
Age : 30
lieu : Vitrolles
Date d'inscription : 28/12/2017

M 272 N°3 CABANES Empty
MessageSujet: Re: M 272 N°3 CABANES   M 272 N°3 CABANES EmptyVen 30 Mar 2018 - 5:07

Beau travail affraid
Revenir en haut Aller en bas
marc

marc

Nombre de messages : 186
Age : 60
lieu : 13 ( GEMENOS)
Date d'inscription : 24/12/2006

M 272 N°3 CABANES Empty
MessageSujet: Re: M 272 N°3 CABANES   M 272 N°3 CABANES EmptyVen 30 Mar 2018 - 7:57

Bonjour,
SUPERBE M 272 N°3 CABANES 450495
Cdl
Revenir en haut Aller en bas
